Амперметр — це спеціалізований контрольно-вимірювальний пристрій, призначений для точного визначення інтенсивності руху електричних зарядів у провіднику. У практичній електротехніці вимірювання сили струму є критично важливим етапом, що забезпечує стабільну роботу побутових мереж, складного промислового обладнання та автономних систем живлення. Неправильний підхід до монтажу цього приладу або ігнорування технічних параметрів може миттєво призвести до термічного пошкодження чутливих компонентів, короткого замикання або виходу з ладу всієї вимірювальної лінії, що робить розуміння алгоритмів підключення базовою вимогою безпеки.
Різновиди амперметрів та їхні робочі параметри
Вибір конкретної моделі амперметра залежить від специфіки завдання: від простої індикації наявності живлення до прецизійних вимірювань у лабораторних умовах. Аналогові (стрілочні) прилади базуються на магнітоелектричних або електромагнітних системах, де відхилення стрілки пропорційне величині струму, що проходить через рамку. Цифрові пристрої працюють на основі електронних плат та аналого-цифрових перетворювачів, виводячи дані безпосередньо на рідкокристалічний дисплей, що мінімізує похибку зчитування через людський фактор.
Важливими характеристиками, що визначають сумісність приладу з колом, є тип струму, клас точності та внутрішній опір. Для забезпечення мінімального впливу на роботу ланцюга внутрішній опір амперметра повинен бути максимально низьким, щоб падіння напруги на самому вимірювачі залишалося нехтовно малим.
Порівняння технічних характеристик вимірювачів струму:
| Тип приладу | Робочий вид струму | Типовий клас точності | Особливості конструкції |
|---|---|---|---|
| Магнітоелектричний | Постійний ($DC$) | 0.5 — 1.5 | Висока чутливість, лінійна шкала |
| Електромагнітний | Змінний ($AC$) та $DC$ | 1.5 — 2.5 | Стійкість до перевантажень, нижча точність |
| Цифровий (електронний) | Універсальний | 0.1 — 1.0 | Висока швидкість, відсутність рухомих частин |
Як правильно інтегрувати прилад у коло

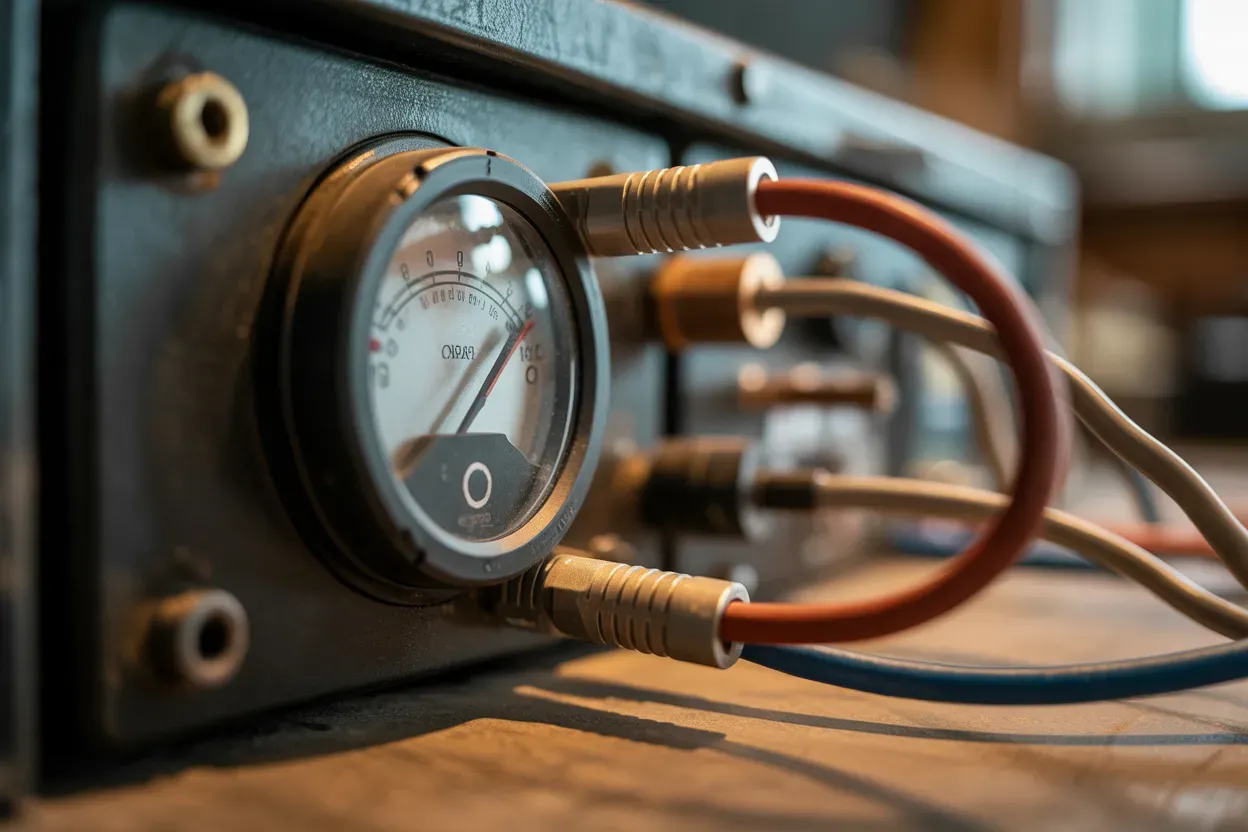

Фундаментальне правило монтажу амперметра полягає у його виключно послідовному з’єднанні з навантаженням. Це означає, що прилад стає органічною частиною розірваної вітки ланцюга, і весь струм, що протікає через споживач, проходить безпосередньо крізь вимірювальний механізм. Для цього необхідно фізично розірвати провідник у будь-якій зручній точці та підключити вхідну та вихідну клеми пристрою до утворених кінців.
Алгоритм дотримання полярності та контактів:
- Полярність підключення. При роботі з постійним струмом позитивний вивід джерела енергії завжди приєднують до клеми з маркуванням «плюс» на корпусі амперметра.
- Надійність фіксації. Усі гвинтові затискачі мають бути щільно затягнуті для виключення іскріння та нагріву в точці контакту.
- Послідовність увімкнення. Прилад монтується між джерелом та споживачем, а не паралельно до них.
Категорично заборонено паралельне підключення амперметра до джерела живлення або акумулятора. Через надзвичайно низький внутрішній опір пристрою такий спосіб інтеграції миттєво створює режим короткого замикання. Величезна сила струму, що виникне в такій ситуації, призведе до перегоряння внутрішнього шунта або обмотки, а в гіршому випадку — до вибуху елементів живлення.
Вибір діапазону та налаштування чутливості
Якщо очікувана інтенсивність струму в колі невідома заздалегідь, необхідно використовувати механізм безпечного підбору межі чутливості. Більшість мультиметрів та професійних амперметрів мають ступінчастий перемикач діапазонів. У таких випадках вимірювання завжди слід розпочинати з максимальної доступної відмітки, поступово переходячи на менші значення для підвищення точності відображення результату на дисплеї чи шкалі.
Завжди перевіряйте відповідність номінального струму в мережі максимально допустимому значенню, вказаному на корпусі вимірювача. Перевищення цієї межі викликає інтенсивний тепловий перегрів внутрішніх вузлів, що неминуче деформує механічну частину або спалює електронні компоненти захисту.
Застосування зовнішніх та внутрішніх шунтів
Технологія розширення меж вимірювання дозволяє використовувати стандартні амперметри для роботи зі значними величинами струму, що перевищують їхні паспортні дані. Для цього застосовують шунти — калібровані резистори з фіксованим низьким опором. При такому підключенні більша частина електричного потоку проходить через масивний шунт, а лише невелика, строго пропорційна частина — через вимірювальний механізм.
Внутрішні шунти вже інтегровані в корпус пристрою і розраховані на певний ліміт, зазвичай до 10–20 Ампер. Для вищих значень необхідно монтувати зовнішній елемент, який підбирається відповідно до класу точності самого приладу. Найпоширенішими є стандартні зовнішні шунти, розраховані на падіння напруги
$$75 \text{ мВ}$$
, що дозволяє уніфікувати підключення різних моделей амперметрів.
Специфіка монтажу зовнішнього шунта передбачає його установку безпосередньо в розрив силової лінії. Вимірювальні дроти від амперметра при цьому під’єднуються не до клем провідника, а до спеціальних потенційних болтів на самому шунті. Такий метод гарантує, що високі навантаження не будуть проходити безпосередньо через тонкі внутрішні провідники приладу, захищаючи його від термічного руйнування.
Вимірювання великих струмів у мережах змінного типу

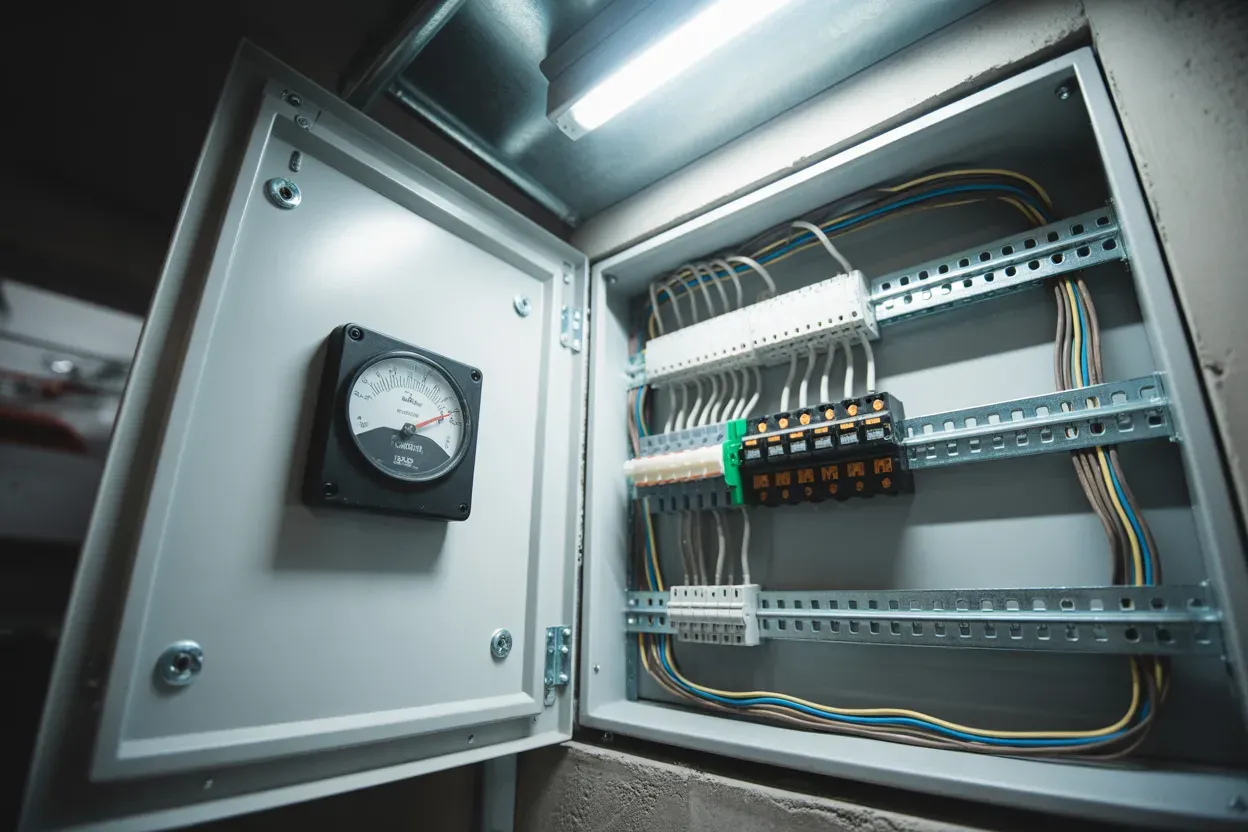

У потужних промислових мережах змінного струму пряме підключення амперметра є небезпечним через високий потенціал напруги та великі енергетичні навантаження. Для забезпечення безпеки оператора та обладнання використовують трансформатори струму. Вони виконують роль гальванічної розв’язки, передаючи на вимірювальний прилад безпечний сигнал, величина якого пропорційна реальному струму в магістралі.
Процес монтажу трансформатора струму:
- Встановлення на шину. Трансформатор монтується безпосередньо на фазний кабель або шину, яка виконує роль первинної обмотки.
- Комутація вторинної обмотки. Виводи вторинної обмотки трансформатора з’єднуються з клемами змінного струму на амперметрі.
- Заземлення контуру. Один із виводів вторинної ланки обов’язково заземлюється для запобігання появі високого потенціалу на приладі у разі пробою ізоляції.
Робота зі струмовимірювальними кліщами
Струмовимірювальні кліщі дозволяють визначати параметри мережі без фізичного розриву електричного кола та зупинки роботи обладнання. В основі їхньої роботи лежить закон електромагнітної індукції: навколо будь-якого провідника зі струмом виникає магнітне поле, яке індукує напругу в магнітопроводі кліщів. Сучасні цифрові моделі також використовують датчики Холла, що дає змогу вимірювати не лише змінний, а й постійний струм.
Процес заміру вимагає чіткого дотримання технології охоплення провідника. Користувач повинен розімкнути кліщі та зафіксувати їх навколо лише одного дроту. Це критично важливо для отримання коректних даних, оскільки магнітні поля в однофазній системі мають протилежні напрямки.
Якщо охопити кліщами цілий кабель, де одночасно проходять фазний та нульовий провідники, прилад покаже нульове значення. Це відбувається через те, що поля цих провідників взаємно компенсують одне одного. Такий ефект часто використовується для пошуку витоків струму, але для стандартного вимірювання навантаження він є неприйнятним.
Безконтактний метод є найбільш безпечним для експрес-діагностики побутової проводки або щитового обладнання під напругою. Відсутність прямого електричного контакту з жилами кабелю виключає ризик ураження струмом та значно прискорює процес технічного обслуговування енергосистем.
Чи гарантує коректне підключення амперметра довговічність вашої енергосистеми? Точність отриманих даних та фізична цілісність вимірювального обладнання напряму залежать від суворого дотримання схеми послідовного включення та правильного розрахунку параметрів шунтування. Кожен етап — від вибору межі чутливості до монтажу трансформаторів струму — повинен враховувати конкретні умови експлуатації та типи навантаження. Саме розумний баланс між характеристиками вимірювача та реальною потужністю мережі є фундаментом безпеки та надійності будь-якої сучасної електроустановки.
