Діодний міст є ключовим вузлом будь-якого сучасного джерела живлення, оскільки саме він відповідає за перетворення змінної напруги на постійну. Розуміння схеми його підключення є критично важливим для забезпечення стабільної роботи як побутової електроніки, так і складного промислового обладнання. Неправильний монтаж або ігнорування полярності часто призводять до миттєвого виходу з ладу напівпровідникових компонентів, що тягне за собою пошкодження підключених споживачів та дороговартісний ремонт техніки.

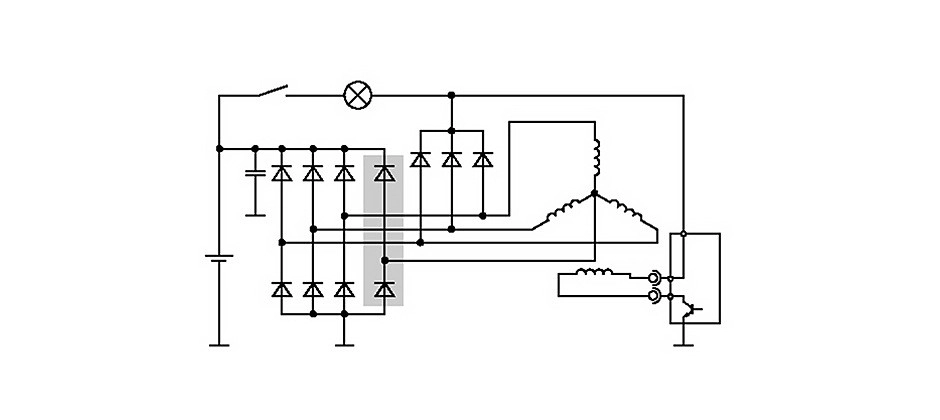

Мостова схема Гретца вважається класичним і найбільш ефективним рішенням для двопівперіодного випрямлення електричного струму в мережах. Чотири діоди, з’єднані в кільце, дозволяють використовувати обидві напівхвилі синусоїди, що значно підвищує якість вихідного сигналу та загальну енергоефективність системи.
Коефіцієнт корисної дії мостового випрямляча становить приблизно 81%, що вдвічі перевищує показники однопівперіодних схем, де використовується лише одна фаза.
Завдяки такій конфігурації струм у навантаженні тече в одному напрямку під час обох тактів вхідної напруги. Це дозволяє мінімізувати пульсації на виході та спрощує подальшу фільтрацію сигналу за допомогою електролітичних конденсаторів великої ємності.
Shutterstock
Открыть
Розпізнавання виводів на корпусі збірки
Сучасні готові модулі мають стандартизоване маркування, яке дозволяє швидко визначити призначення кожного контакту без необхідності детального вивчення документації. На корпусі зазвичай наносяться символи “AC” або знак хвилі “~” для входу, а також “+” та “-” для виходу постійного струму. Важливо пам’ятати, що позитивний вивід часто має конструктивну особливість — він може бути довшим за інші або розташовуватися біля зрізаного кута корпусу.
Типові позначення на корпусі моста:
- Знаки ~ або AC. Позначають вхідні клеми для підключення змінного струму від джерела.
- Знак +. Вказує на вихід позитивного потенціалу, який з’єднується з анодом конденсатора.
- Знак -. Відповідає від’ємному виходу (загальна шина або “земля” схеми).
- Зрізаний кут. Візуальний маркер на корпусі, що завжди знаходиться з боку плюсового контакту.
Особливу увагу слід приділити потужним квадратним корпусам серії KBPC. У таких випрямлячах вивід із маркуванням “+” часто розгорнутий перпендикулярно відносно площини інших трьох клем, що є додатковим захистом від помилкового підключення в силових ланцюгах.
Якщо маркування стерлося, визначити полярність можна за допомогою мультиметра. Оскільки діодний міст — це чотири діоди в одному корпусі, перевірка переходів між клемами однозначно вкаже на аноди та катоди, дозволяючи безпомилково інтегрувати компонент у друковану плату або навісний монтаж.
Алгоритм з’єднання з трансформатором та навантаженням
Процес складання випрямного вузла починається з надійної фіксації компонентів та підготовки провідників відповідного перерізу.
| Контакт моста | Джерело / Елемент | Тип струму |
|---|---|---|
| Вхід (~ / AC) | Вторинна обмотка трансформатора | Змінний |
| Вихід (+) | Позитивна клема конденсатора та навантаження | Постійний |
| Вихід (-) | Негативна клема конденсатора та навантаження | Постійний |
Підключення вторинної обмотки трансформатора до клем змінного струму не вимагає дотримання полярності, проте вихідні контакти потребують особливої уваги. Паралельно виходу “+” та “-” обов’язково встановлюється фільтруючий конденсатор, який згладжує пульсації.
Послідовність виконання монтажних робіт:
- Перевірка цілісності. Виконайте тестування діодів мультиметром перед початком паяння.
- Фіксація на радіаторі. Закріпіть міст на металевій основі, якщо передбачаються високі струми.
- Монтаж входу. Припаяйте проводи від трансформатора до виводів з маркуванням “~”.
- Підключення фільтра. З’єднайте електролітичний конденсатор, суворо дотримуючись його полярності.
- Тестовий запуск. Подайте напругу та виміряйте параметри на виході без навантаження.
Після завершення механічного монтажу та паяння необхідно перевірити відсутність короткого замикання між вихідними лініями. Перше ввімкнення рекомендується проводити через запобіжник або захисну лампу розжарювання в первинному ланцюзі трансформатора, що дозволить зберегти компоненти у випадку помилки в схемі. Якісна ізоляція місць з’єднання термозбіжною трубкою запобіжить випадковому контакту з корпусом пристрою.
Методика перевірки справності мультиметром
Для діагностики діодного моста прилад необхідно перевести в режим “продзвонювання” або перевірки напівпровідників. Почергово перевіряючи кожне з чотирьох плечей моста, ми імітуємо проходження струму через окремі діоди. У справному стані прилад покаже падіння напруги на кремнієвому переході в межах 400 — 700 мВ при підключенні червоного щупа до анода, а чорного до катода.
Головне правило діагностики: у справному напівпровідниковому переході струм іде тільки в один бік, а в інший — ні.
Якщо мультиметр показує нескінченність в обох напрямках, це свідчить про внутрішній обрив компонента, що робить його експлуатацію неможливою.
При виявленні нульового опору або звукового сигналу приладу можна констатувати пробій діода. Це критична несправність, оскільки в такому разі змінний струм потрапить безпосередньо на споживача, що призведе до вибуху фільтруючих конденсаторів або згоряння електронних плат. Перевірка має проводитися між усіма парами виводів: AC та “+”, AC та “-“, а також між самими входами AC. Лише повна відсутність пробоїв у всіх комбінаціях гарантує безпечний запуск зібраного блоку живлення.
Охолодження та температурні режими експлуатації
Під час роботи діодний міст виділяє значну кількість тепла, оскільки на кожному діоді втрачається частина напруги, що перетворюється на теплову енергію. Чим вища сила струму в навантаженні, тим інтенсивнішим стає нагрівання корпусу збірки.
Якщо струм у ланцюзі перевищує 5 А, використання алюмінієвого радіатора стає обов’язковою умовою для запобігання термічному руйнуванню кристалів. Між металевою підкладкою моста та поверхнею тепловідводу обов’язково наноситься тонкий шар термопасти, яка заповнює мікротріщини та покращує теплопровідність вузла.
Вимоги до теплового режиму:
- Робоча температура. Не повинна перевищувати 80 — 100°C для стабільної довготривалої роботи.
- Площа радіатора. Розраховується як 20 — 30 см² на кожне амперне навантаження при природній конвекції.
- Критична межа. При температурі понад 150°C відбувається незворотна деградація напівпровідника.
- Вентиляція. У закритих корпусах необхідно передбачити отвори для вільного руху повітря навколо радіатора.
Чи вартує результат зусиль при виборі між готовим модулем та самостійною збіркою?
Кінцеве рішення щодо конфігурації випрямляча залежить від потужності пристрою та наявного вільного місця в корпусі, оскільки монолітні збірки економлять простір і мають кращі теплові характеристики, ніж чотири окремі діоди. Правильне розпізнавання контактів та надійний контакт із радіатором гарантують тривалий термін служби вузла, роблячи процес перетворення енергії безпечним та ефективним для будь-якої аматорської чи професійної схеми.
