Терморегулятор є центральним елементом автоматизації сучасного електричного автоклава, який перетворює звичайну ємність на керований технологічний комплекс. Точний контроль температурного режиму критично важливий для дотримання формули стерилізації, де навіть відхилення у 2°C може призвести до псування консервації або порушення норм безпеки. Стабільна підтримка заданого тепла не лише гарантує високу якість продукції, а й суттєво подовжує термін служби ТЕНа, запобігаючи його роботі на граничних навантаженнях без необхідності.
Призначення та функціональні можливості терморегуляторів
Терморегулятор працює як інтелектуальне реле, що замикає або розмикає електричний ланцюг живлення нагрівача залежно від показників датчика. Пристрій постійно порівнює реальну температуру всередині бака із заданим користувачем значенням. Більшість моделей для побутового консервування розраховані на потужність комутації 2 — 3 кВт, що відповідає стандартним ТЕНам, та мають діапазон вимірювання до 125 — 150°C з кроком регулювання 0.1 або 1°C.
Ключові можливості пристроїв:
- Підтримка тепла. Утримання стабільної температури протягом усього циклу стерилізації.
- Автоматичне відключення. Припинення нагріву при досягненні верхнього встановленого порогу.
- Цифрова індикація. Візуальний контроль поточних показників на рідкокристалічному або світлодіодному дисплеї.
- Захист від перегріву. Аварійне розмикання ланцюга у разі перевищення критичних значень.
- Виносний датчик. Можливість точного зняття замірів безпосередньо з корпусу або середини апарата.
Сучасні контролери забезпечують високу автономність процесу: після виходу на робочий режим оператору не потрібно вручну вмикати або вимикати автоклав. Це мінімізує ризик перегріву, який часто призводить до зривання кришок із банок через надмірний тиск. Використання приладу дозволяє чітко дотримуватися рецептурних вимог для м’ясних, рибних та овочевих заготовок, що безпосередньо впливає на термін зберігання готового продукту та його смакові властивості.
Монтаж температурного датчика в корпус автоклава
Правильна інсталяція вимірювального елемента визначає точність роботи всієї системи автоматики. Датчик не повинен безпосередньо контактувати з водою або парою під тиском, тому його розміщують у спеціальній металевій гільзі (термометровій трубці), яка заздалегідь вварена в кришку або верхню частину стінки бака. Така конструкція дозволяє замінити датчик у разі виходу з ладу без розгерметизації всієї установки. Важливо перевірити надійність різьбового з’єднання гільзи, щоб уникнути витоку тиску під час нагрівання.
Для забезпечення максимальної точності показників та швидкого відгуку системи, внутрішній простір гільзи необхідно заповнити машинним або трансформаторним маслом.
Заповнення гільзи маслом усуває повітряний прошарок, який працює як теплоізолятор і спотворює реальні дані про нагрів рідини. Датчик занурюється в масло на всю глибину трубки, після чого вхідний отвір можна злегка ущільнити термостійким герметиком або заглушкою, щоб запобігти випаровуванню рідини під час тривалої роботи.
Особливу увагу приділяють фіксації дроту, що йде від датчика до блоку керування. Кабель повинен мати невеликий запас довжини (петлю), щоб при температурному розширенні металу або відкриванні кришки не виникло натягу та обриву. Рекомендується використовувати термостійку кембрикову трубку або гофру для захисту ізоляції від контакту з гарячими стінками автоклава, що запобіжить короткому замиканню.
Схема електричного з’єднання ТЕНа з регулятором

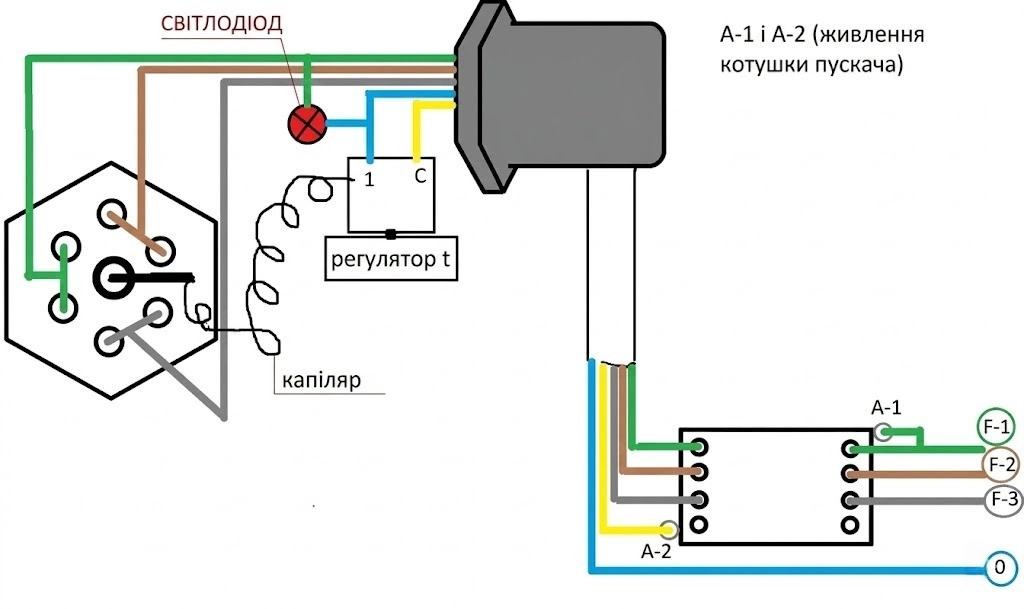

Підключення виконується за схемою послідовного розриву фазного дроту, де терморегулятор виступає в ролі керованого вимикача.
| Тип корпусу регулятора | Спосіб підключення навантаження | Особливості монтажу |
|---|---|---|
| З розеткою на корпусі | Вилка ТЕНа вставляється в розетку приладу | Найпростіший варіант, не потребує розбирання пристрою |
| На DIN-рейку (клемний) | Дроти фіксуються гвинтовими затискачами | Потребує встановлення в окремий захисний бокс |
При використанні клемних моделей важливо суворо дотримуватися маркування, нанесеного на корпус виробником. Клеми з позначенням L (Phase) та N (Neutral) призначені для підключення вхідної мережі 220В. Навантаження, тобто ТЕН, підключається до вихідних контактів (зазвичай маркуються як Load або Out). Окремі малопотужні контакти Sensor призначені виключно для підключення комплектного термодатчика — подача на них напруги 220В миттєво виведе прилад з ладу.
Якість провідників має вирішальне значення для пожежної безпеки, оскільки автоклави споживають значний струм. Для нагрівачів потужністю 2 — 2.5 кВт необхідно використовувати мідний багатожильний кабель із перерізом не менше 2.5 мм² (наприклад, ПВС 3х2.5). Використання тонших дротів призведе до їхнього нагрівання, плавлення ізоляції та ризику займання під час тривалих циклів стерилізації, які можуть тривати кілька годин.
Перед першим запуском необхідно перевірити надійність усіх контактних з’єднань. Гвинти на клемних колодках мають бути затягнуті максимально щільно, оскільки слабкий контакт спричиняє іскріння та обгорання пластикового корпусу терморегулятора. Якщо пристрій не має вбудованого запобіжника, рекомендується додатково встановити в ланцюг живлення автоматичний вимикач відповідного номіналу для захисту від короткого замикання в самому ТЕНі.
Програмування робочих параметрів та гістерезису
- Вхід у режим налаштування. Утримуйте кнопку SET або спеціальну функціональну клавішу протягом 3 — 5 секунд до появи миготливого значення на екрані.
- Встановлення верхньої межі. Кнопками «вгору» та «вниз» виставте цільову температуру стерилізації (наприклад, 110°C для овочів або 120°C для м’яса).
- Вибір режиму роботи. Переконайтеся, що обрано режим нагріву (H — Heating), а не охолодження (C — Cooling).
- Налаштування гістерезису. Знайдіть у меню параметр «d» або «Hysteresis» та встановіть значення різниці температур.
- Корекція датчика. За необхідності введіть поправку (Calibration), якщо покази приладу розбігаються з еталонним термометром.
- Збереження налаштувань. Дочекайтеся автоматичного виходу в робочий режим або коротко натисніть кнопку живлення для фіксації параметрів.
Гістерезис — це критично важливий параметр, який визначає «коридор» коливань температури. Якщо ви встановили 110°C з гістерезисом 2°C, регулятор вимкне ТЕН при 110°C, а знову ввімкне його лише тоді, коли вода охолоне до 108°C.
Для автоклавування рекомендовано виставляти гістерезис у межах 1 — 2°C. Занадто мале значення (наприклад, 0.1°C) призведе до надто частого спрацьовування реле, що спричинить швидкий знос контактів. Занадто великий інтервал (понад 5°C) спровокує нестабільність тиску всередині ємності, що може негативно вплинути на герметичність банок та рівномірність прогріву продукту.
Стабілізація режиму за допомогою правильно налаштованого гістерезису дозволяє уникнути різких температурних стрибків. Це особливо важливо на етапі завершення стерилізації, коли плавне підтримання тепла забезпечує правильне проходження всіх біохімічних процесів усередині консервів. Робота з кнопками управління зазвичай інтуїтивно зрозуміла, але завжди варто звірятися з інструкцією конкретної моделі, оскільки вхід в інженерне меню може відрізнятися.
Розміщення блоку керування та умови експлуатації
Місце встановлення терморегулятора повинно бути легкодоступним для візуального контролю, але водночас захищеним від небезпечних чинників процесу автоклавування. Не можна монтувати прилад безпосередньо над клапаном скидання тиску або поблизу кришки, з-під якої може виходити гаряча пара. Оптимальним рішенням є закріплення блоку на стіні або на спеціальній стійці на відстані не менше 0.5 — 1 метра від самого автоклава.
Вимоги до середовища експлуатації:
- Вологість повітря. Не більше 80%, щоб уникнути конденсації вологи на платі управління.
- Температура в приміщенні. Оптимально від +5°C до +35°C для стабільної роботи електроніки.
- Відсутність опадів. Повне виключення потрапляння бризок води на корпус під час охолодження апарата.
- Вентиляція. Навколо корпусу має бути вільний простір для відведення тепла від силового реле.
Перегрів внутрішніх компонентів регулятора є основною причиною його передчасного виходу з ладу, тому не варто ховати прилад у тісні закриті ніші без притоку повітря.
Під час роботи слід уникати потрапляння прямих сонячних променів на дисплей, оскільки це не лише заважає зчитуванню даних, а й призводить до деградації пластику та перегріву мікропроцесора. Якщо автоклавування відбувається в підсобному приміщенні або на літній кухні, переконайтеся, що електромережа має заземлення, а сам регулятор захищений від вібрацій, які можуть виникати при інтенсивному кипінні води у великих ємностях.
Чи виправдовує себе автоматизація процесу стерилізації?
Перехід з ручного регулювання на автоматичне за допомогою терморегулятора — це не просто питання комфорту, а крок до професійної якості домашніх заготовок. Правильний монтаж пристрою та коректне налаштування гістерезису повністю звільняють оператора від необхідності постійно чергувати біля манометра, намагаючись впіймати потрібний рівень вогню на плиті. Вибір конкретної схеми підключення та моделі приладу завжди залежить від потужності встановленого ТЕНа та конструктивних особливостей гільзи автоклава, але результат завжди однаковий — безпека, точність та гарантований успіх кожної партії консервації.
